OPERATING MANUAL>>Plne automatický spínací systémSéria VSP-9
1. Funkcia
- 1.1Automatický prepínací systém série VSP-9 môže zásobovať plynové zariadenia nemocníc, tovární, laboratórií a pri iných príležitostiach, pričom poskytuje neprerušovanú dodávku plynu. Jednotka dvojstrannej tlakovej fľaše pomocou automatického prepínacieho zariadenia na jednotke tlakovej fľaše nastavená ako „hlavná jednotka na dodávku plynu“ a druhá strana plynovej fľaše ako „jednotka na dodávku plynu v pohotovostnom režime“. Keď sa jednotka na dodávku plynu, ktorej došiel plyn, vymení za novú fľašu, jednotka na dodávku plynu na tejto strane sa automaticky prednastaví- ako „záložná jednotka na dodávku plynu“ bez akéhokoľvek zásahu používateľa. Napájací zdroj je zabudovaný, ktorý premieňa 100-250V striedavý prúd na 24V jednosmerný prúd pre napájanie spínacieho systému. Spínací systém je navrhnutý tak, aby spĺňal požiadavky národných noriem.
2. Bezpečnostné pravidlá
- 2.1Je prísne zakázané temperovať konkrétnu pripojovaciu časť plynu a je prísne zakázané meniť alebo vymazávať konkrétne pripojenie plynovej časti.
- 2.2Všetky komponenty spínacieho systému, nástroje a pracovné plochy musia byť udržiavané bez oleja, mastnoty a prachu.
- 2.3Nepoužívajte chemikálie, mazivá a tmely, pokiaľ to nie je uvedené v pokynoch.
- 2.4Pred pripojením fľaše k spínaciemu systému musí byť ventil fľaše otvorený a zatvorený, aby sa tam, kde je to možné, vyfúkli nečistoty, ako je prach a nečistoty.
- 2.5Po pripojení fľaše pomaly otvorte ventil fľaše.
- 2.6Nikdy sa nedotýkajte zdroja tepla žiadnej časti spínacieho systému.
- 2.7Na testovanie tesnosti systému nikdy nepoužívajte otvorený plameň ani „nečuchajte“.
- 2.8Vysokotlakové{0} fľaše musia byť pripevnené držiakmi na fľaše, remeňmi alebo reťazami. Nekontrolované valce sa môžu prevrátiť. Tým sa poškodí alebo zlomí ventil fľaše.
- 2.9Kovovú hadicu opakovane neohýbajte, výrazne neohýbajte ani neskrúcajte. V opačnom prípade môže dôjsť k poškodeniu kovovej hadice.
- 2.10Neohýbajte kovovú hadicu s polomerom ohybu menším ako 76 mm (3 ").
- 2.11Po nainštalovaní nástennej podpery spínacieho systému nezdvíhajte a nevešajte spínací systém len na ňu. Nainštalujte na konzolu, aby ste predišli nehodám.
- 2.12Je zakázané prevádzkovať spínací systém skôr, ako sa operátor dozvie o príslušných normách inde.
- 2.13Keď spínací systém používa horľavé plyny, musí byť inštalovaný v otvorenom a vetranom prostredí. Uchovávajte mimo dosahu otvoreného ohňa.
3. Nainštalujte
- 3.1Rozbaľte, vyberte celý prepínací systém z baliacej škatule a vložte ho do obalu lícom-nahor na kartón.
- 3.2Pri všeobecných stenách by sa mala venovať náležitá pozornosť medzere, ktorú zaberajú plynové fľaše. Označte vodorovné čiary a navrhnite vysokú inštaláciu Minimálna výška stupňa by mala byť 1,5 m.

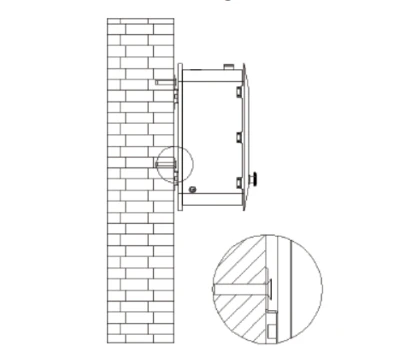

- 3.3Nainštalujte a pripevnite spínací systém na stenu pomocou rozpínacích skrutiek, ako je znázornené na obrázku 2.
4. operácia
- 4.1 Po inštalácii pripojte zástrčku k zdroju napájania a kliknutím na tlačidlo napájania zapnite systém. Po vstupe na domovskú stránku vyberte čínsky a anglický jazyk a vstúpte do hlavného rozhrania systému.

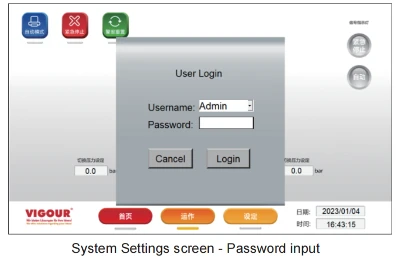

- 4.2Po vstupe na domovskú obrazovku klepnite na Nastaviť na navigačnej lište a na odomykacej stránke zadajte heslo na odomknutie (počiatočné heslo je 8888), vstúpte na stránku nastavenia parametrov na nastavenie hodnoty indukcie tlaku na koncovke prívodu vzduchu a prepínača Tlak, hodnota snímania výstupného tlaku a bezpečnostný tlak.
- Hodnota indukcie tlaku na konci prívodu vzduchu je nastavená na 200 bar a nastavenie spínacieho tlaku je založené na skutočnej potrebe Nastavte, ale neprekračujte rozsah snímača tlaku: 0 ~ 200 bar;
- Hodnota indukcie tlaku na výstupnom konci je nastavená na 20 barov a nastavenie spínacieho tlaku je založené na aktuálnej nastavenej požiadavke, ale nesmie prekročiť rozsah snímača tlaku: 0 ~ 20 bar a rozsah regulátora tlaku.
- Po nastavení parametrov kliknite na tlačidlo „Domov“ pod navigačnou lištou, čím sa prepnete do rozhrania výberu jazyka.

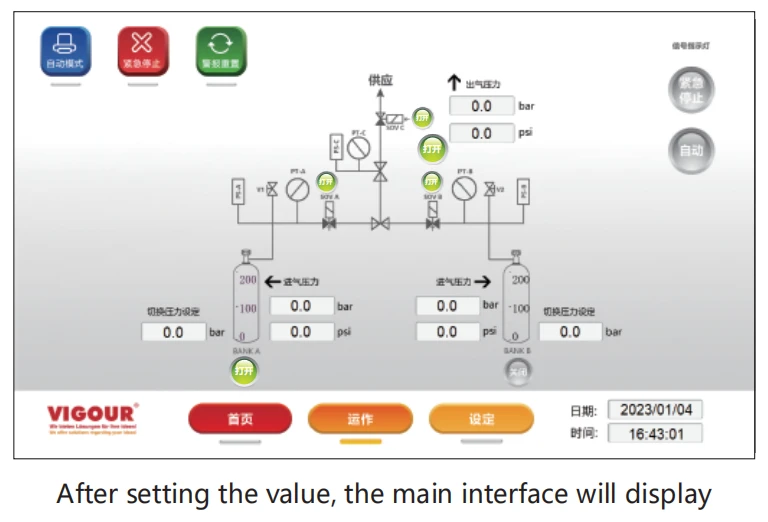

- 4.3V hlavnom rozhraní je prevádzkový režim manuálny režim. Kliknite na tlačidlo spínača pneumatického ventilu na ľavej strane: zelené Otvorte pneumatický ventil a potom otvorte tlačidlo spínača výstupného pneumatického ventilu: pre zelené, keď pneumatický ventil otvorí plyn Zadajte, skontrolujte, či hodnota tlaku na konci prívodu vzduchu a na konci výstupu vzduchu zobrazená na obrazovke zodpovedá nastavenej hodnote, potom, čo je všetko normálne, môže začať formálna automatická prevádzka.
- 4.4Kliknutím na tlačidlo prepínača "Automatický režim" v ľavom hornom rohu prepnete do automatického režimu a potom kliknite na tlačidlo "Prevádzka" na spodnej navigačnej lište, systém spustí automatickú prevádzku.
- 4.5Keď systém zistí, že tlak na hlavnom napájacom termináli je nižší ako nastavený spínací tlak, systém automaticky otvorí koniec pohotovostného napájania a potom zaznie zvuková signalizácia, pričom na obrazovke bude blikať logo „P LOW“, v tomto čase by mala byť nahradená plynovou fľašou hlavného prívodu na plynovom konci.
- 4.6V prípade núdze môžete použiť tlačidlo núdzového zastavenia v pravom hornom rohu obrazovky na zatlačenie kedykoľvek. Telo sa súčasne odreže.
