(Predĺženie tlaku) - zjednodušené vysvetlenie

Čo je to?

Jednoducho povedané: Je to „doplnok“ pre regulátor tlaku, ktorý je nainštalovaný medzi regulátorom a plynovým zariadením, špeciálne navrhnutým na jemné riadenie „poslednej míle“ distribúcie plynu.

Funkcie:

Rozšírenie distribúcie: Rozdeľuje jeden prietok plynu do viacerých čiar (napr. 1 vstup do 2 výstupov, 1 vstup do 4 výstupov), ako „štiepka“ na flexibilné rozdelenie plynu.

Presná regulácia: Dodatočná kontrola tlaku a prietoku plynu, splnenie konkrétnych požiadaviek na proces.

Modulárny dizajn: Kombinácia plug-and-play, ktorá umožňuje rozširovanie funkčnosti, ako je pridávanie ventilov alebo senzorov membránov.

Produkty vašej spoločnosti:

Základná verzia: Čisté rozdelenie a stabilizácia tlaku, vhodné pre jednoduché scenáre distribúcie plynu.

Vylepšená verzia: Vybavené membrátovými ventilmi, čo umožňuje manuálne riadenie konkrétnych tokov plynu pre jemnejšie ovládanie.

Analógia: Je to ako pridať do faucetu „rotujúcu dýzu“, ktorá vám umožní rozdeliť, upraviť prietok a regulovať teplotu prispôsobiteľnej vody pre rôzne potreby.

Aplikácia

• Testovanie komponentov

• Kalibračné systémy

• Kontrola laboratórneho tlaku

• Systémy odberu vzoriek s vysokým tlakom

• Servisné a testovacie vybavenie

Ako používaťpredĺženie tlaku?

Úžitok: Flexibilná expanzia a presná regulácia, vďaka čomu je prietok plynu presne tam, kde je to potrebné.

Scenáre použitia:

Viacnásobné vybavenie na dodávku plynu: Jeden zdroj plynu dodáva viac nástrojov, z ktorých každý má nezávisle nastaviteľný tlak.
Komplexné procesy: Riadenie tlaku plynu a teploty súčasne (napr. Procesy potiahnutia polovodičov).
Redundancia bezpečnosti: V prípade, že hlavný regulátor tlaku zlyhá, predlžovací modul môže dočasne stabilizovať tlak.

Inštalačné kroky:

Inštalácia:
Výstup hlavného regulátora → Extension Module Vstup → Extension Module výstup pripojený k zariadeniu.

Pre viac výstupov je možné každý riadiť pomocou ventilu membrány.

Dodatia funkcií:

Potrebujete monitorovanie?K rezervovanému rozhraniu pripevnite snímač tlaku alebo prietok.
Upraviť parametre:

Nastavenie tlaku: Jemne doladiť výstupný tlak každej čiary cez gombík na module.
Úprava toku: Otočte ventil obmedzovača prietoku (ak je to prítomný), aby sa riadila rýchlosť prietoku plynu.
Nastavenie teploty: Pripojte externé regulačné zariadenie na reguláciu teploty, aby ste nastavili teplotu plynu (napr. Aby ste zabránili zmrazeniu plynu tekutiny).

Výhody:

Ukladaný priestor: Predĺženie regulátora tlaku nepotrebuje ďalšie ventily a modul nástrojov-jeden to robí všetko.
Úsporný: Vyberte potrebné funkcie, nie je potrebné kupovať celý systém pre jednu požiadavku.
Pokoj: Modulárny dizajn umožňuje ľahkú výmenu modulu v prípade zlyhania bez demontáže celého potrubia.

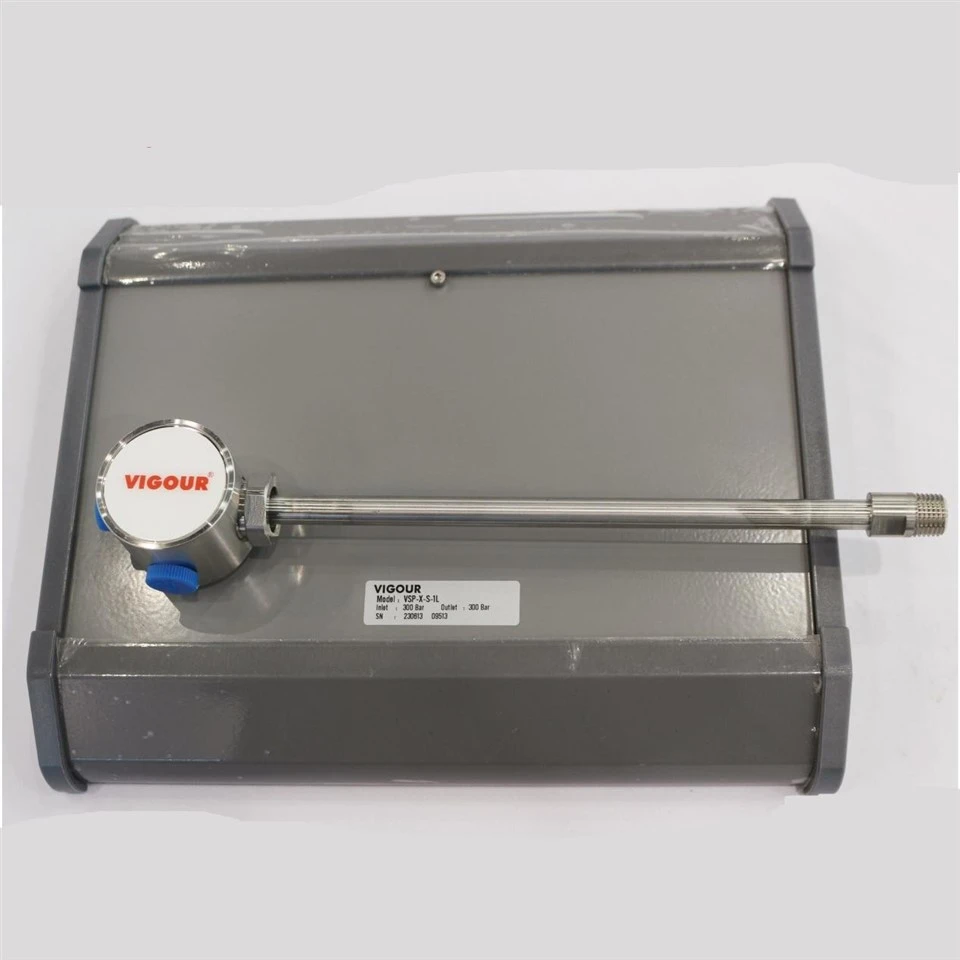

Obrázok produktu

Bežné problémy

1. Vydanie 1: Nestabilný tlak po predĺžení

Spôsob: Nedostatočná kapacita hlavného regulátora tlaku, vnútorné úniky v module alebo preťaženie v dôsledku súčasného otvorenia viacerých ciest.

Riešenie: Skontrolujte kapacitu hlavného regulátora, zatvorte zbytočné vetvy a skontrolujte utesnenie modulu.

2. Problém 2: Nie je možné zavrieť cestu prietoku plynu (pri použití ventilov membránových ventilov)

Spôsob: Nesprávne zarovnanie ventilu membrány alebo opotrebenie a blokovanie jadra ventilu.

Riešenie: Zinestajte ventil, namaďte alebo vymeňte jadro ventilu.

3. Vydanie 3: Nesúlad rozhrania modulu

Spôsob: Nesúlad o veľkosti alebo vlákne Typ rozhrania (napr. G, vlákno vlákna vs. NPT) medzi modulom a hlavným regulátorom alebo potrubím.

Riešenie: Pridajte adaptér alebo kontaktujte výrobcu pre vlastné rozhranie.

Technické parametre

Vstupný tlak P1	max. 300 bar
Materiál	Pozrite si informácie o objednávaní
O-krúžok	Viton® (FKM)
O-krúžok	(možnosť) Kalrez® (FFKM)
Teplotný rozsah	-30 Stupeň do +74
Váha	1,2 kg
